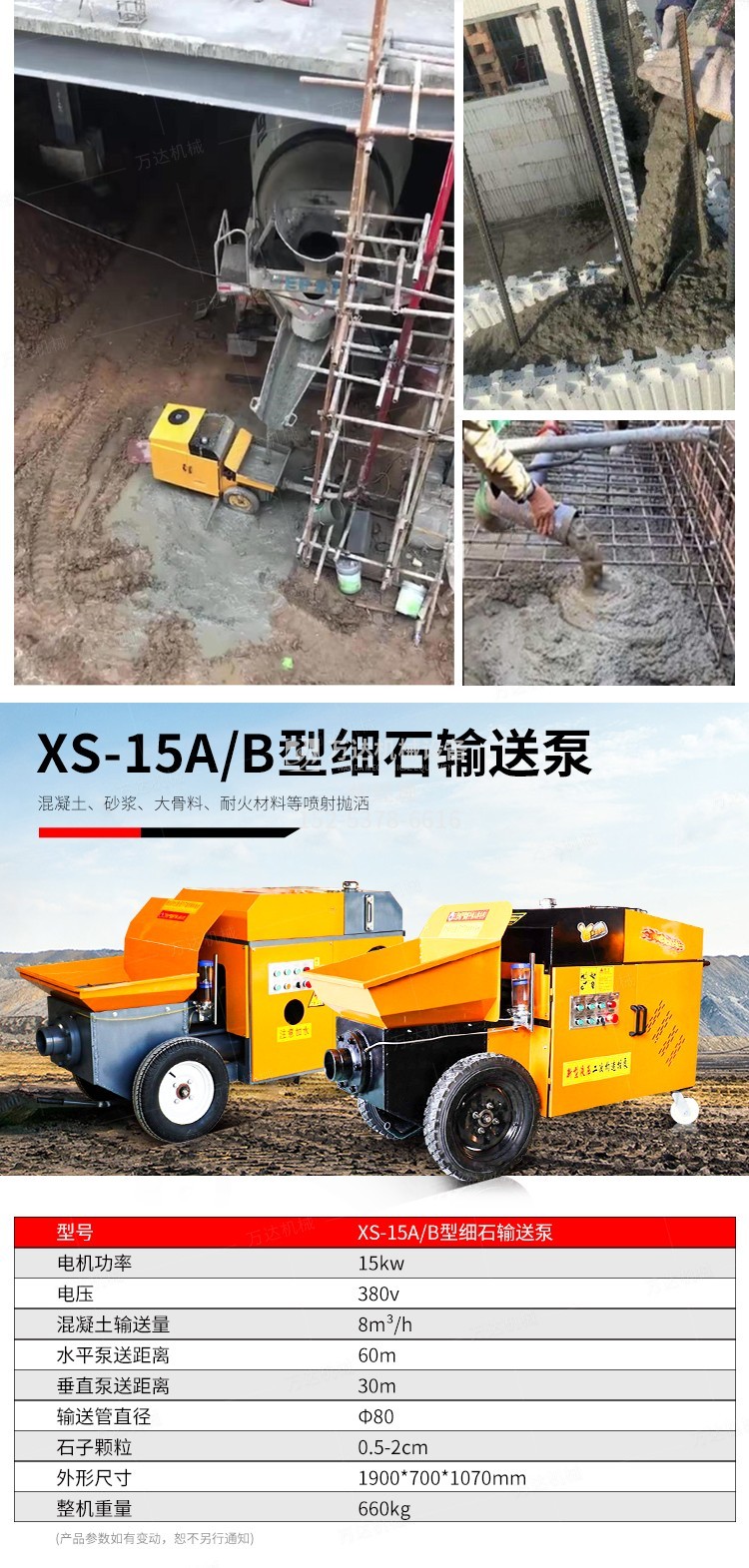

工作形式
S管閥
壓力
10MPA
電壓
380V
油箱容積
100升
上料高度
0.7cm
整機重量
660kg
骨料最大尺寸
0.5-2cm
輸送量
8立方/小時
垂直輸送距離
30m
水平輸送距離
60m
液壓油冷卻
風冷
輸送管直徑
80mm
電機功率
15KW
外形尺寸
1900*700*1070mm

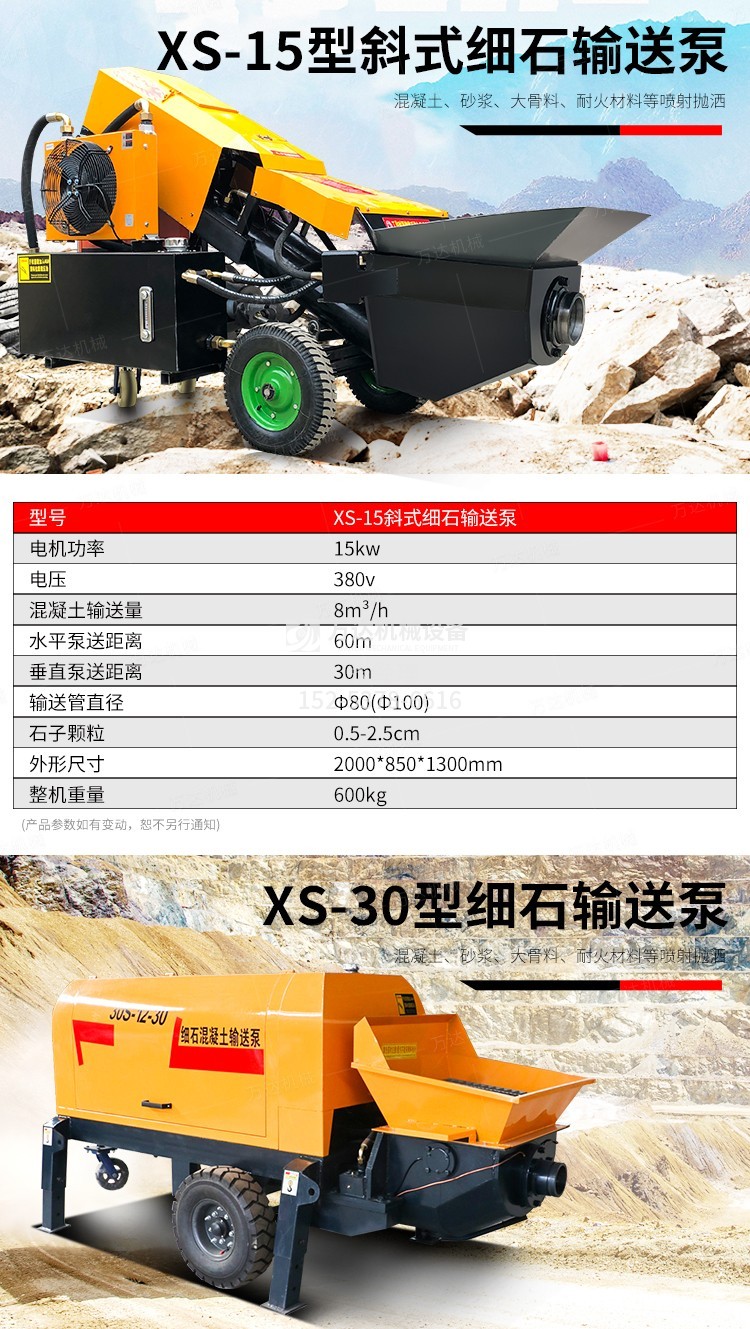

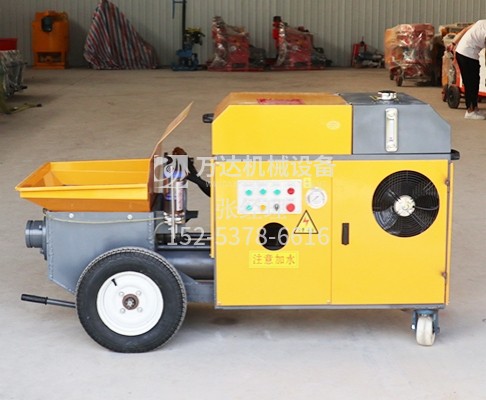

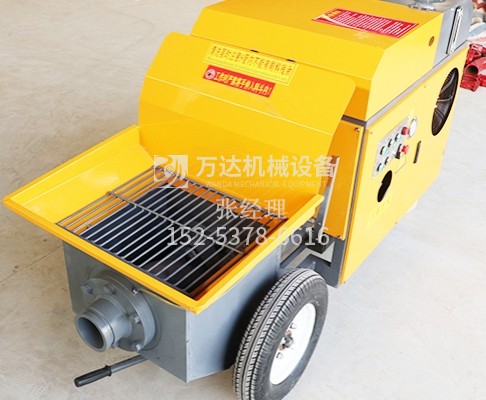

XS-15型細石輸送泵
鐵路公路隧道,引水洞,涵洞,礦洞,橋洞等施工,還包括水利工程,水電工程,邊坡支護,地下施工作業,基礎的灌裝工程,大型群樓建筑的構造柱澆注
混凝土輸送泵,又名混凝土泵,由泵體和輸送管組成。是一種利用壓力,將混凝土沿管道連續輸送的機械,主要應用于房建、橋梁及隧道施工。
目前主要分為閘板閥混凝土輸送泵和S閥混凝土輸送泵。再一種就是將泵體裝在汽車底盤上,再裝備可伸縮或屈折的布料桿,而組成的泵車。
混凝土大型輸送裝備,用于高樓,高速,立交橋等大型混凝土工程的混凝土輸送工作。
由泵體和輸送管組成。按結構形式分為活塞式、擠壓式、水壓隔膜式。泵體裝在汽車底盤上,再裝備可伸縮或屈折的布料桿,就組成泵車。
種類:按結構和用途分為拖式混凝土泵、攪拌輸送一體泵和小型二次結構柱泵,按動力類型分為電動混凝土輸送泵和柴油動力混凝土輸送泵。
混凝土輸送泵性能特點:
1、采用三聯泵開式系統、液壓回路互不干擾,系統運行。
2、具有反泵功能,利于及時排除堵管故障,并可短時間的停機待料。
3、采用先進的S管分配閥,可自動補償磨損間隙,密封性能好。
4、采用耐磨合金眼鏡板和浮動切割環,使用壽命長。
5、長行程的料缸,延長了料缸和活塞的使用壽命。
6、優化設計的料斗,便于清洗,吸料性能更好。
7、自動集中潤滑系統,保證機器運行中得到有效潤滑。
8、具有遠程遙控作用,操作更加安全方便。
9、所有零部件全部采用國標,互換性較好。
產品型號
斜式混凝土輸送泵
油泵功率
50(齒輪)L/s
380v
600KG
骨料直徑
≦25MM
輸送管內徑
Φ80(Φ100)
最大壓力
理論水平輸送距離
50-60M
缸徑*行程
120*700MM
理論輸送高度
30M
理論輸送量
6-8M3/h
2000*850*1300MM

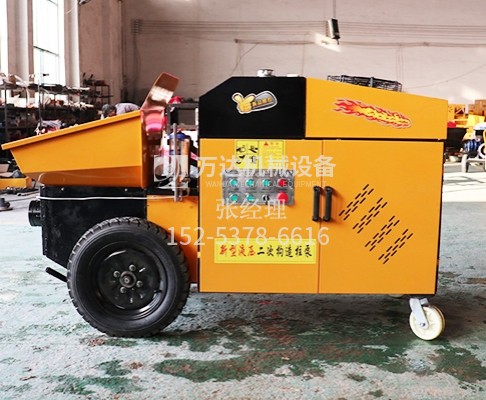

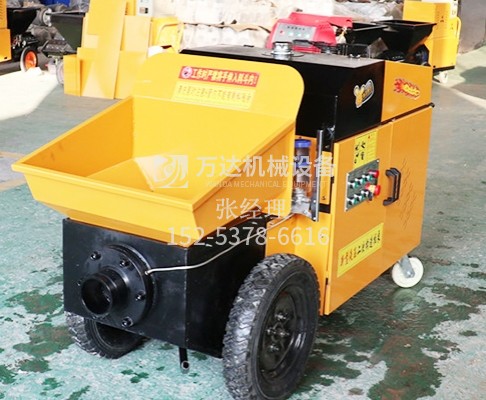

XS-30型細石混凝土輸送泵
30型細石混凝土輸送泵是針對地暖施工特點二次細石混凝土輸送設備,適用于地暖工程中細石,混凝土填充或砂漿填充的大面積,高效率施工,可用于建筑工程、隧道、礦山等工程中細石混凝土或砂漿輸送,加裝噴射附件后,還可做噴漿泵,用于混凝土噴涂、砂漿、耐火材料及綠化土壤的噴射和拋灑,還可做噴漿泵。用于混凝土噴涂。
產品特點:
1、高標準的安全可靠性:主體結構均選用高強度鋼板制造、臂架采用減振技術、有保護的單邊作業持術、防傾翻控制技術、柔性換向技術、行業獨有的電液比例排量多級控制技術等等,高標準安全可靠性。
2、泵送效率高:泵車采用超大排量泵送技術,可大幅降低泵送頻率,提高吸入效率,減少相關元件損耗。
3、操作維護便利:泵車采用活塞自動退回、攪拌自動反攪、中間環和活塞桿易拆裝,操作便利,大幅減低維護成本。
4、節級環保:發動機智能化節能技術,可節省燃油10%。
5、高配置泵和馬達等液電系統,保證了液電系統的穩定性和可靠性。
6、輸送管、變徑管、眼鏡板切割環等均采用高耐磨材料,延長了易損件的使用壽命。
型號
30型輸送泵
水平泵送距離
80-180m
30kw
混凝土輸送量
15-18m3
輸送管子
Φ80/φ100
石子顆粒
0.5-1.5cm/1-2cm/1-3cm
3400*1500*1350mm
垂直泵送距離
30-80m
1700kg
