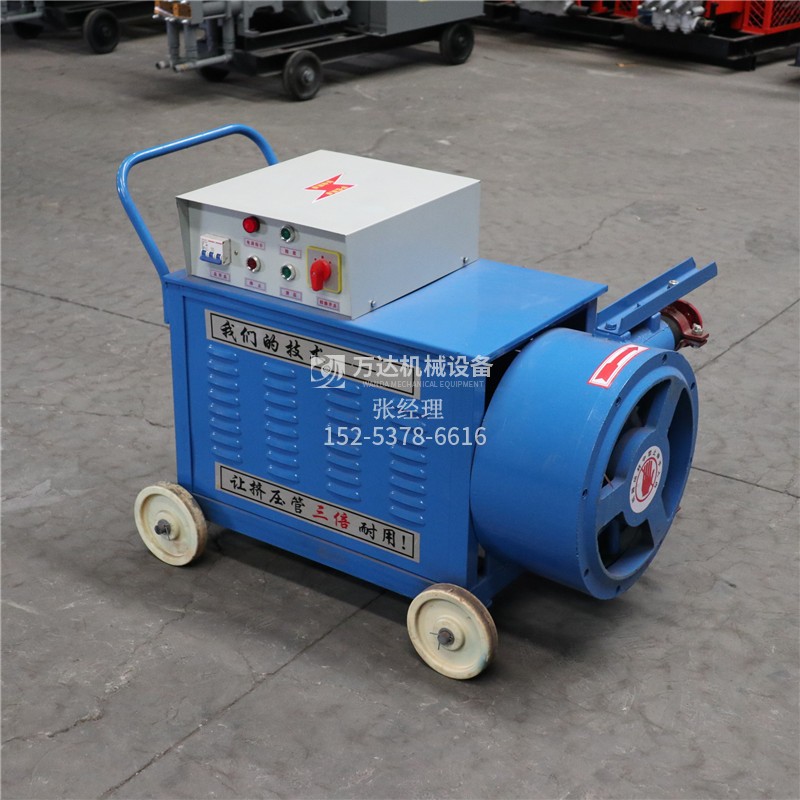

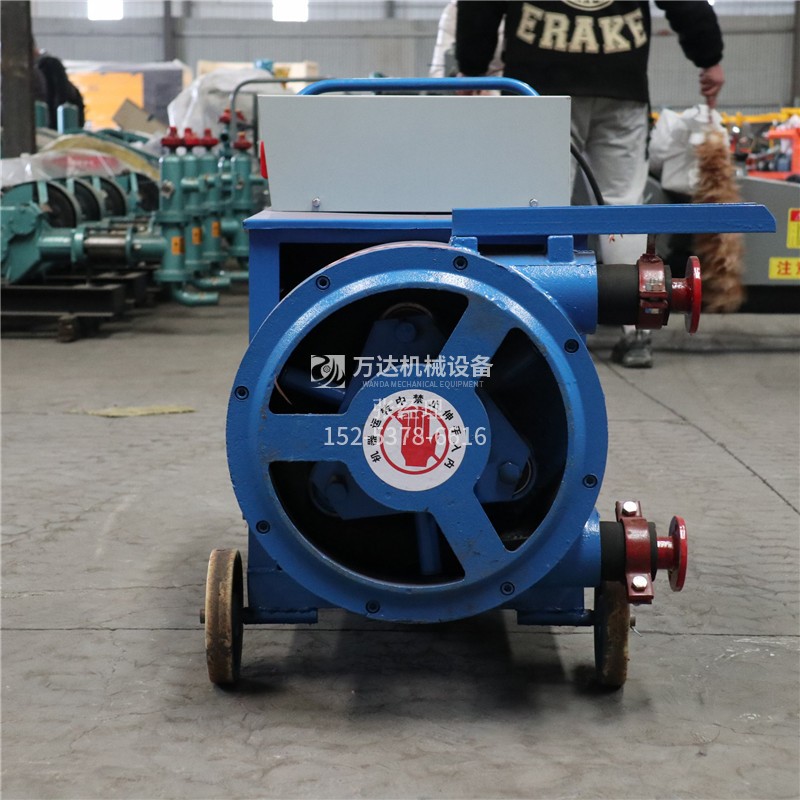

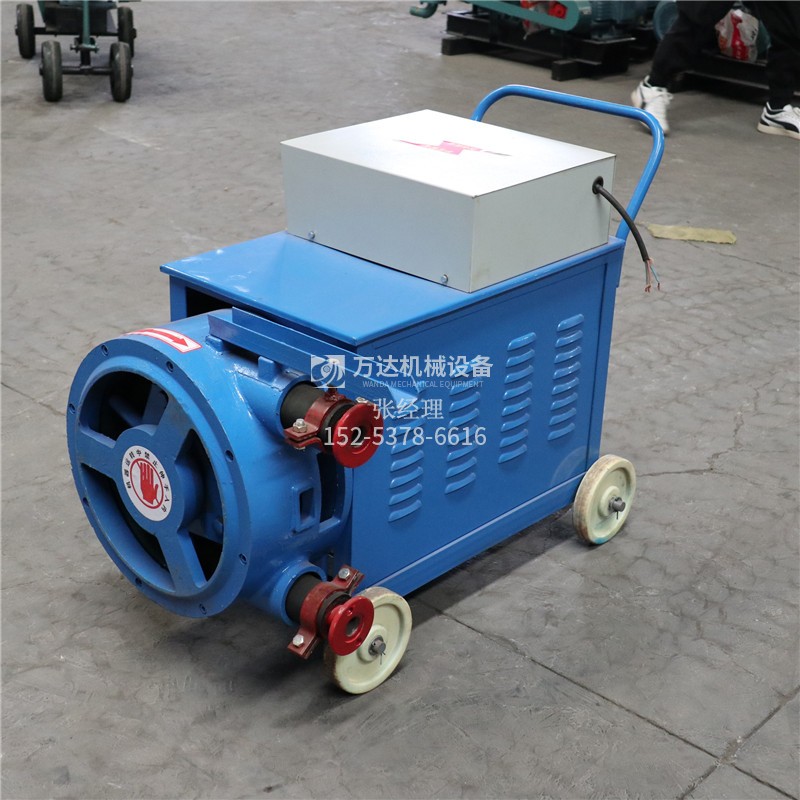

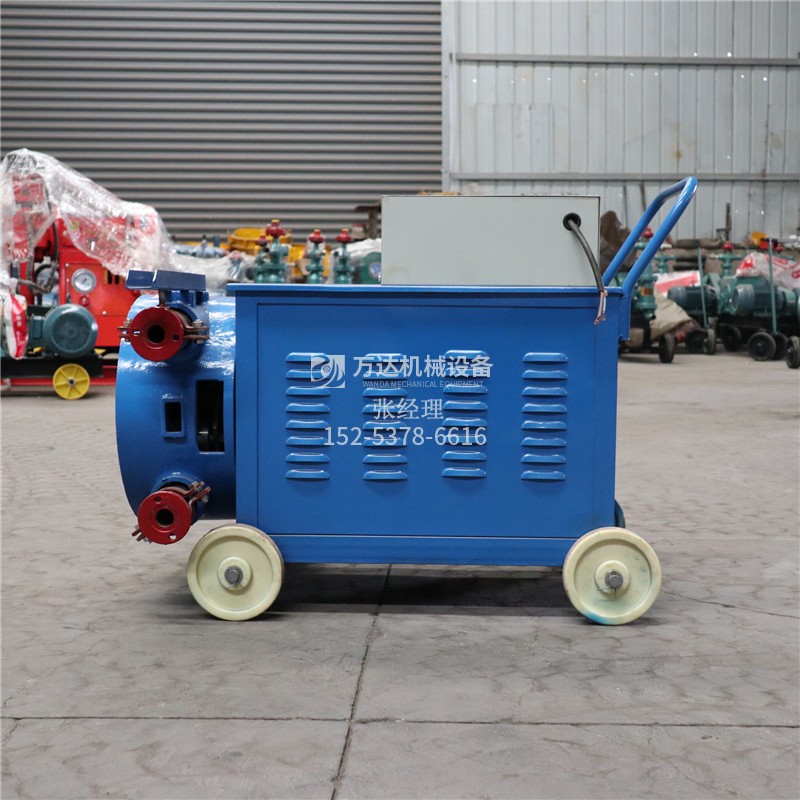

擠壓式灰漿砂漿注漿機

產品型號：WJB-38/100

排  漿 量：3m3/h
工作壓力：2-3Mpa
垂直輸送高度： 40M
水平輸送距離： 100M
主機電機功率： 2.2/2.8Kw
擠壓管內徑：Φ38mm
輸送管內徑：Φ38mm, Φ32mm, Φ25mm
主機外形尺寸： 1125*540*850mm
主機質量：250Kg

產品簡介：

擠壓式注漿機又稱為擠壓式注漿泵，是在吸收國內外同類機器優點的基礎上改進設計的新產品，結構新穎簡單，使用方便；壓力大，功效高，用途廣。不僅可以泵送灰砂漿，水泥漿、紙漿等高濃度、高粘度的物料，是礦山井巷、鐵公路隧道、水電工程、巖土邊坡、地下工程、地鐵和市政建設等注漿以及鋼鐵、化工中的高爐噴補維修和建筑墻面噴涂的理想設備。

工作原理：

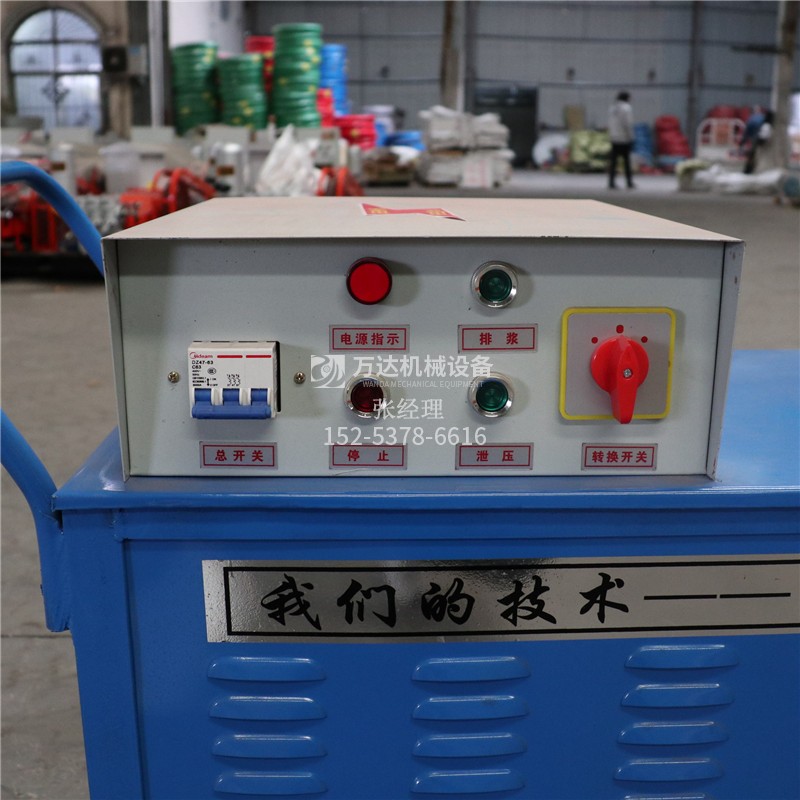

· 擠壓式注漿機由變速電機通過擺線針輪減速器直聯于擠壓泵而置于機架上，外殼上部固定電控箱帶振動儲漿桶為旁置式，由吸漿管連于擠壓管吸端。由于擠壓管程U字形，管的下端連接吸漿管，經過壓力表總成連接輸送管，當擠壓輪架轉動時，擠壓滾輪沿著擠壓管輸送作行星轉動，并壓在擠壓管上作自動滾動，使擠壓管內漿料受到擠壓，沿輸送管排出，當擠壓輪壓過后，擠壓管內形成真空，儲漿桶內的漿料受到負壓，經吸漿管被吸入擠壓管，這樣邊疆的擠壓，實現了漿料的吸入與排出。如果輸送管終端安裝上，并配以壓縮空氣(壓力4.4—0.6Mpa氣量0.3—0.6m3)，可以實現噴涂作業。
